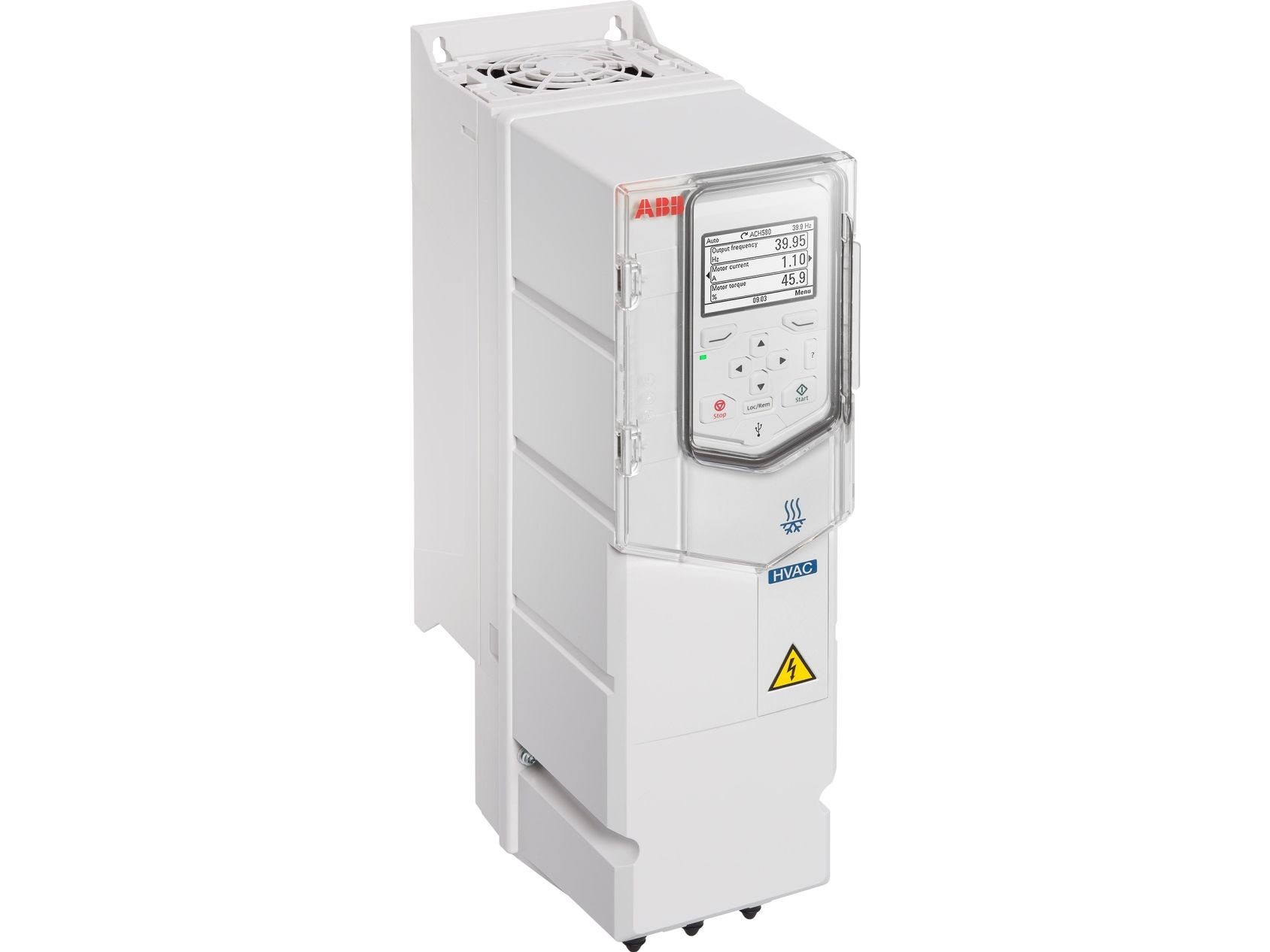

ABB HVAC, ACH580-01-12A7-4+B056+J400+N2901: 3x380 ... 480V, 50/60Hz, 5,5kW, 12,6A, IP55, EMC C2, HxBxD: 403x128x233mm, 4,8kg

ACH580-01 tilhører 'Industry-specific'-serien, som er frekvensomformeren dedikeret til HVAC-applikationer. Den leveres med et intuitivt assistent betjeningspanel, der giver hurtigt overblik over parametre, driftsværdier og alarmer. Det er også muligt at koble sin PC til frekvensomformeren via betjeningspanelet med det GRATIS PC-værktøj: Drive Composer entry. Under tilbehør er bl.a. alle de kendte fieldbus-protokoller og I/O-udvidelsmoduler tilgængelige.
Komplet produktkonfiguration: ACH580-01-12A7-4+B056+J400+N2901
Idriftsættes hurtigere med ABB SmartGuide
Tekniske data:
- Netspænding: 3x380 … 480V
- Netfrekvens: 50/60Hz
- Pn, effekt nominel: 5,5kW
- In, strøm nominel: 12,6A
- Phd, effekt tung last: 4kW
- Ihd, strøm tung last: 9,4A
- Safe Torque Off, STO: Inkluderet (SIL3 / PLe)
- Kapslingsklasse: IP55 (+B056)
Forklaring af pluskode(r):
+B056: IP55
+J400: Asisstent betjeningspanel
+N2901: Europæisk sprogpakke (EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA, DU)
Udvidede tekniske data:
- Analoge ind-/udgange: 2/2
- Digitale ind-/udgange: 6/3
- Fieldbus kommunikation: BACnet MS/TP, Modbus RTU og N2 inkluderet
- Ekstern 24Vdc styrespænding: Ikke inkluderet. Vælg evt. tilbehørsmodul CMOD-01.
- Bremsechopper:
- Byggestørrelse: R1
- Dimensioner, HxBxD: 403x128x233mm
- Vægt: 4,8kg
- Motorspænding: 3 faser, 0 - 480V
- Maksimum udgangsfrekvens: 500Hz
- Maksimum motorkabellængde: 100m (overholder EMC-direktivet)
ABB SmartGuide - den digitale manual.
Vi har brudt manualen op i små individuelle guides, der på overskuelig vis hjælper dig trin-for-trin igennem udpakning, installation, første start og avanceret opsætning af frekvensomformeren.
Find de nye smarte manualer på: https://drives-abb.swipeguide.com/
